A-Z ROOF SPD T1+T2 2+0 1010 VDC
Vzhledem k normativní povinnosti umisťovat svodiče přepětí třídy 1 v blízkosti svodu stringových vodičů do objektu, přicházíme s novou modelovou řadou SPD jednotek pro montáž na nosnou konstrukci samotných fotovoltaických panelů.
Kategorie: | Rozváděče |
---|
Vzhledem k normativní povinnosti umisťovat svodiče přepětí třídy 1 v blízkosti svodu stringových vodičů do objektu, přicházíme s novou modelovou řadou SPD jednotek pro montáž na nosnou konstrukci samotných fotovoltaických panelů.

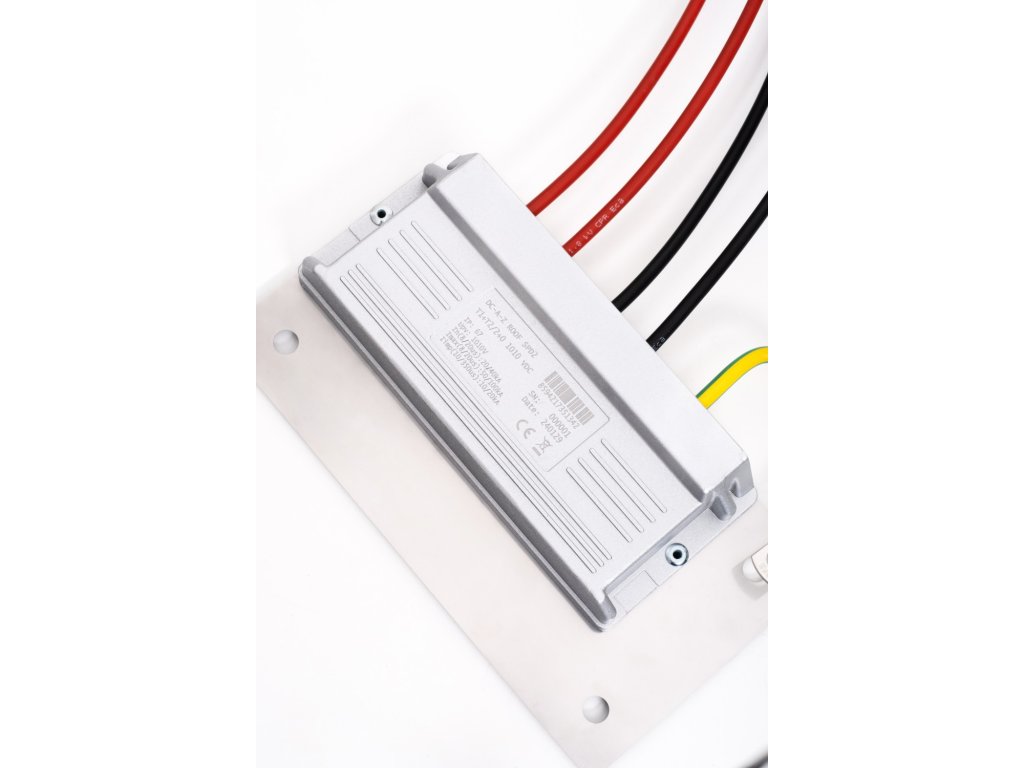

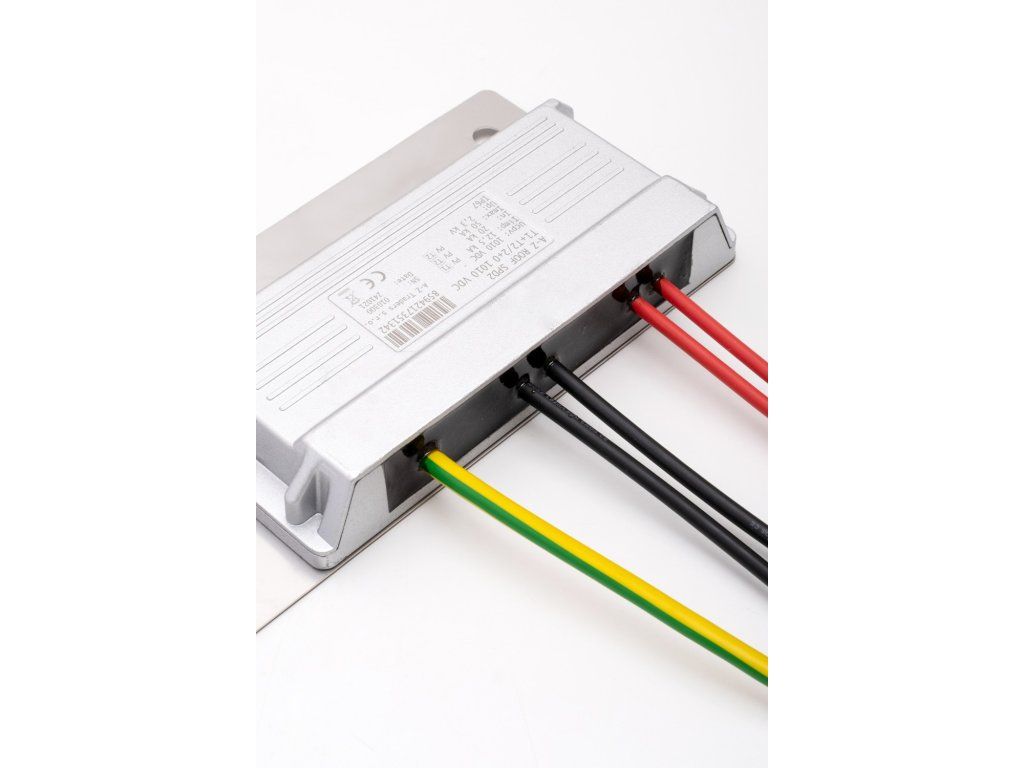

Vlastní konstrukce je s ohledem na povětrnostní podmínky a způsob montáže z hliníkové slitiny (stejný materiál jako nosné profily PV panelů – nehrozí vznik elektrochemické koroze) s hermeticky zalitými vnitřními obvody v polyuretanové hmotě s intertním plnivem potlačujícím hoření.

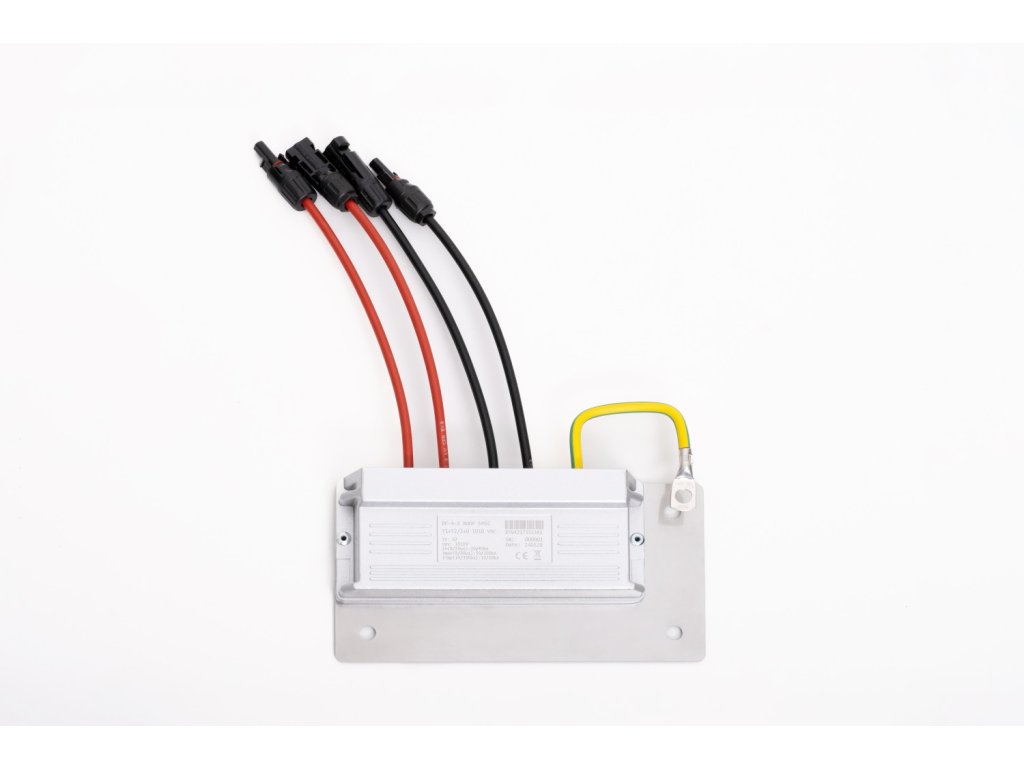

Jednotka je s ohledem na snadnou implementaci do stringu realizována jako průchozí - oba póly stringu se připojí do jednotky a oba z nich také vystupují. Spojení je realizováno klasickými MC4 konektory (na vstupu s integrovanou pojistkou) a vodiči s o průřezy 6 mm2 (v některých verzích i 10 mm2) s dvojitou izolací a barevným rozlišením.
Připojení PE vodiče nebo spojení s prvky LPS je řešeno na vlastním šasi krabičky pomocí šroubu M10 (M8) přes nalisované oko na slaněném vodiči >16 mm2 nebo přímo přes T-šroub propojením s nosnou konstrukcí/svodem LPS, případně v kombinaci.
Vlastní SPD jednotka je třídy T1 + T2, kdy vzhledem k nadstandardní svodové odolnosti (12/25 kA) je možná aplikace i na středy s méně jak 4 svody (dle ČSN EN 51643-32).
Vzhledem ke specifické konstrukci a umístění je nutné po každém přerušení integrované pojistky (vlivem zapůsobení SPD) provést měření reziduálního proudu při max. provozním napětí.
V případě, že je vyšší než maximální výrobce udaná hodnota, je nutné vyměnit celý modul SPD. Indikace přerušení pojistky je nepřítomnost napětí na okruhu stringu za SPD modulem.
Soupis komponent
Kod | Hodnota | Produkt | Počet kusů |
---|---|---|---|
Maximální provozní DC napětí mezi L+ a L- (L+- a PE) | 1010 V | IKA-3/54-ST | 1 |
In (8/20 μs) |
L+ nebo L- /PE 20 kA L+- /PE 40 kA |
SPBT12-280/4 | 1 |
Imax (8/20 μs) |
L+ nebo L- /PE 50 kA L+- /PE 100 kA |
IS-40/3 | 1 |
Imp (10/350 μs) |
L+ nebo L- /PE 12,5 kA L+- /PE 25 kA |
HRN-55 | 1 |
Rozměry | 234x126x34,4 mm | 2P/8A 230VAC 40.52.8.230.0000 | 1 |
Připojovací vodiče |
Délka: cca 25 cm; Průřez: 6/10 mm2; Konektory: MC4 samec/samice s integrovanou pojistkou |
Z-SCH-230/40-40 | 1 |
Umístění | Venkovní - montáž na nosný systém PV panelů | PL6-B6/3 | 1 |
Jmenovitý zkratový proud Iscpv | 10 kA | PL6-B20/3 | 1 |
Vnější odpojovače | pojistka integrovaná v MC4 < 30 A na vstupu | PL6-B2/1 | 1 |
Indikace zapůsobení SPD | pokles výstupního napětí k 0 V | SPPVT12-10-2+PE | 2 |
Reziduální proud | max 50 μA | CH10x38 gPV 15A/1000V DC | 4 |
Klasifikace dle ČSN EN 61643-11 ed. 2 a ČSN EN 61643-31 | T1+T2 | CHPV2U | 2 |
Vhodné pro síť | DC | ||
Jmenovitý zatěžovací proud IL |
Type 1 - 30 A Type 2 - 30 A Type 3 - 80 A |
||
Zkratová odolnosT ISCPV | 10 kA | ||
Napěťová ochranná hladina při In UP | < 2,3 kV | ||
Doba odezvy tA | < 25 ns | ||
Materiál pouzdra | Alu slitina | ||
Stupeň ochrany krytu | IP67 | ||
Pracovní teplota ϑ | -40 ÷ 85 °C | ||
Vlhkostní rozsah RH | 0 ÷ 100 % | ||
Průřez vodiče konektoru | Průřez: 6 mm2 / 10 mm2 (dle provedení) | ||
Utahovací moment zemní svorky | Dle použitého šroubu M8/10 | ||
Způsob montáže | FV Alu profil | ||
Pracovní poloha | Libovolná | ||
Poruchový režim SPD | OCFM | ||
Výměnné provedení | NE | ||
Životnost | > 15 let | ||
